Nice! Nano (nice!nano)

产品概述

Nice! Nano 是 Nice Keyboards 专为机械键盘设计的 Pro Micro 替代主控板，采用 Nordic nRF52840 芯片，ARM Cortex-M4F 64MHz 处理器。完美兼容 Pro Micro 引脚布局，可直接替换有线键盘主控实现无线化改造。支持 ZMK 固件，板载 3.7V 锂电池充电管理（185mA 默认 / 500mA 增强模式）与 MOSFET 外设供电软件开关，v2 版待机功耗仅约 10-20µA。

nRF52840 是一款高性能、低功耗的无线 SoC 芯片，由 Nordic Semiconductor 推出。它支持多种无线协议，包括 Bluetooth 5、Thread、Zigbee、ANT 和 2.4GHz。芯片采用 ARM Cortex-M4F 处理器，内置 1MB Flash 和 256KB RAM，具有多种外设接口（ADC、PWM、SPI、I2C、UART、USB 和 GPIO），并支持 AES 加密、SHA-256 哈希和真随机数发生器（TRNG）等安全功能。

核心特点

• Pro Micro 完美替代 — 引脚完全兼容标准 Pro Micro 布局，无需改 PCB 即可将有线键盘升级为无线
• 超薄设计 — USB-C 中贴厚度仅 3.2mm，比 Pro Micro 更薄，适合紧凑键盘组装
• 超低功耗 — v2 版待机功耗约 10-20µA，配合 MOSFET 外设供电软件开关，一次充电续航数月
• 板载锂电池充电 — 支持 3.7V 锂电池充电，185mA 默认 / 500mA 增强跳线
• Split 键盘支持 — 左右半通过 BLE 直接通信，无需 TRRS 线连接
• ZMK 固件生态 — 官方推荐 ZMK 固件，支持 UF2 拖拽刷写，无需复杂开发环境
• 额外 GPIO — 比标准 Pro Micro 多 3 个通孔引脚 + 背面 2 个焊盘可选
• 多协议无线 — 支持 BLE 5.0、Thread、Zigbee、ANT 等多种无线协议
• 安全加密 — 支持 AES 加密、SHA-256 哈希和 TRNG

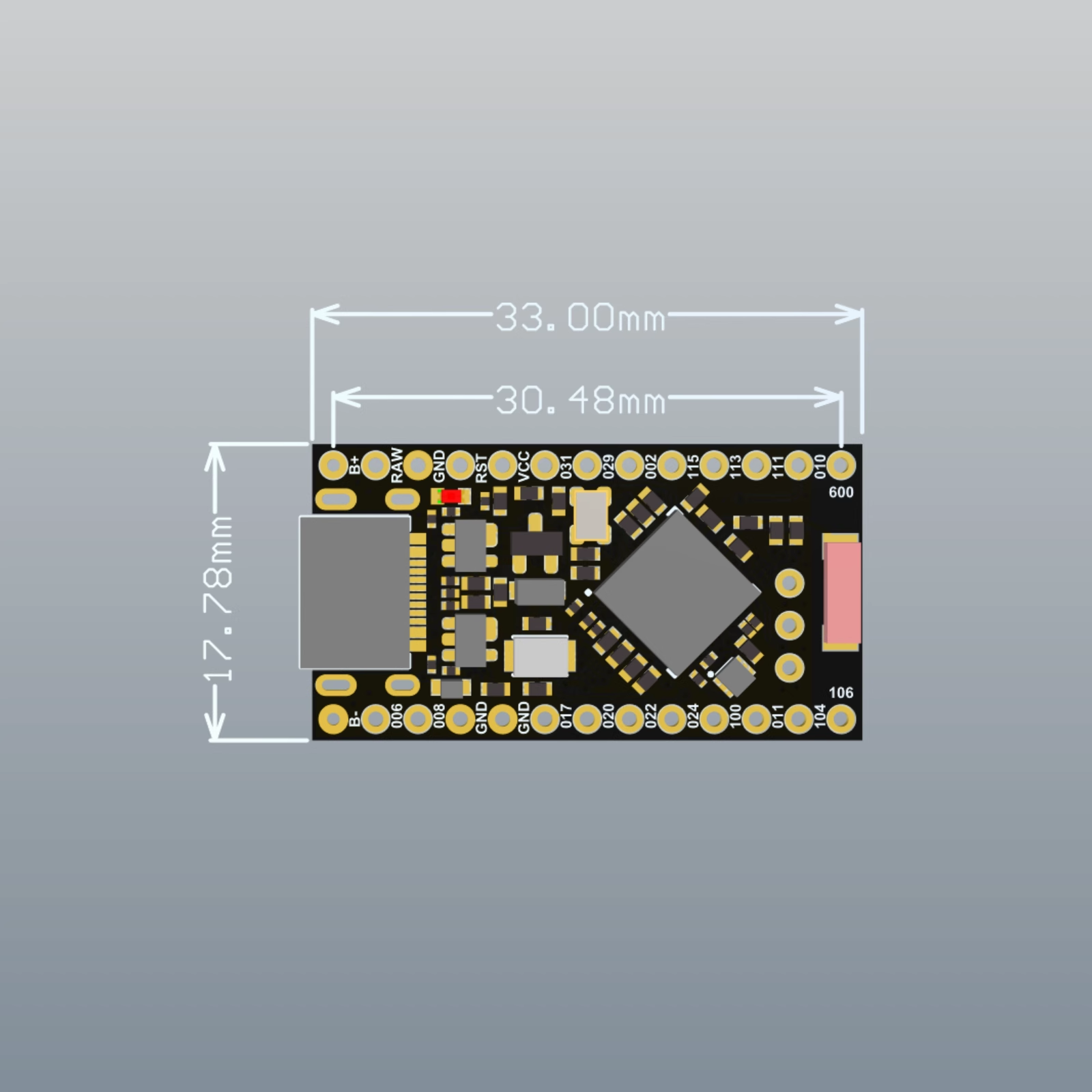

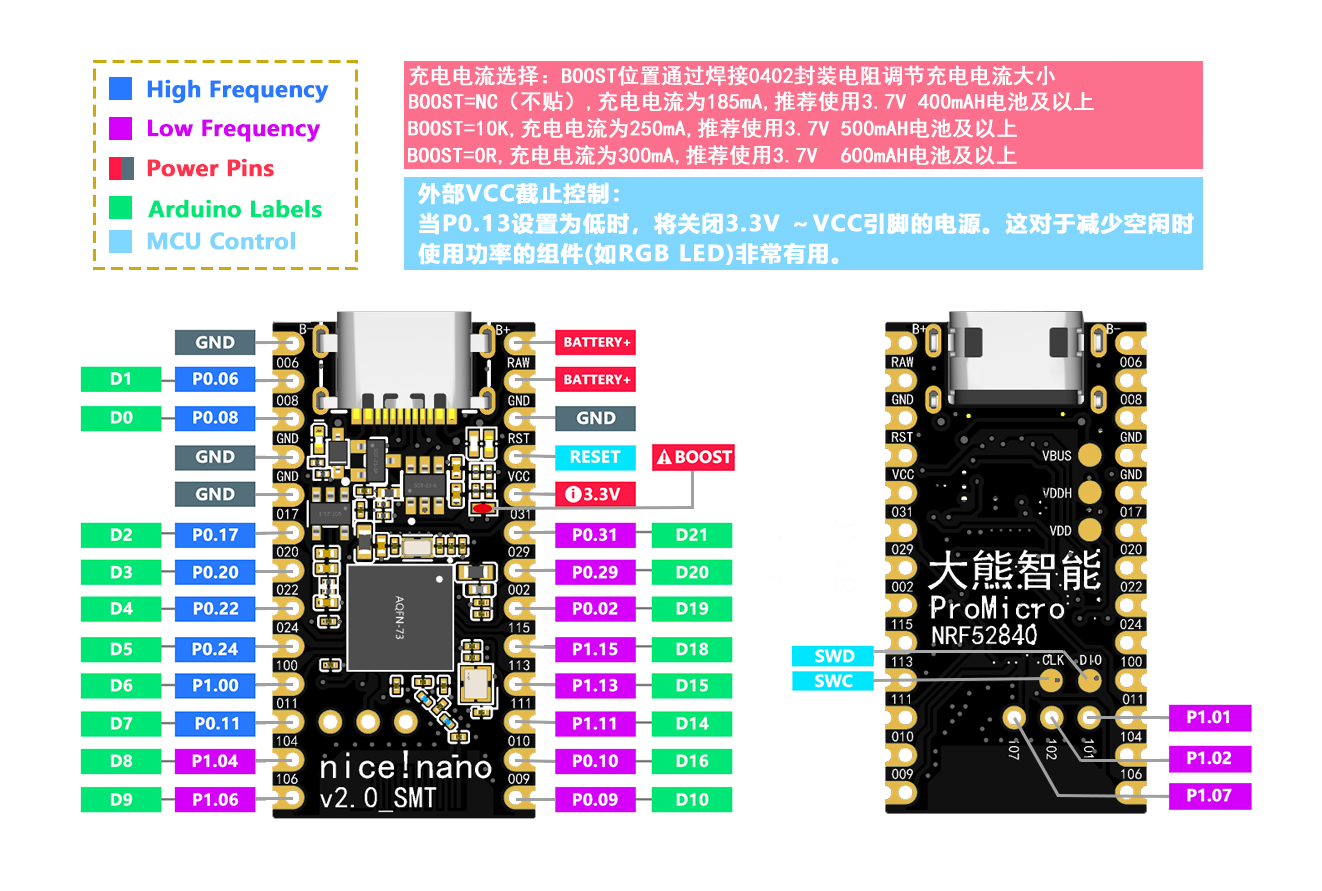

引脚图 & 尺寸

Nice! Nano 采用标准 Pro Micro 引脚布局，兼容绝大多数 Pro Micro 键盘主板。

引脚定义对照表

功能	nRF52840 引脚	Arduino 引脚
UART RX	P0.08	D0
UART TX	P0.06	D1
I2C SDA	P0.17	D2
I2C SCL	P0.20	D3
GPIO	P0.22	D4
GPIO	P0.24	D5
GPIO	P1.00	D6
GPIO	P0.11	D7
GPIO	P1.04	D8
GPIO	P1.06	D9
GPIO	P0.09	D10
LED / GPIO	P0.15	D13
SPI MISO	P1.11	D14
SPI SCK	P1.13	D15
SPI MOSI	P0.10	D16
GPIO	P1.15	D18
GPIO	P0.02	D19
GPIO	P0.29	D20
GPIO	P0.31	D21

原理图

电源管理

供电方式

Nice! Nano 支持两种供电方式：

• USB Type-C 供电 — 通过 USB-C 接口 5V 供电，板载 3.3V 稳压
• 锂电池供电 — 3.7V 锂电池通过 B+/B- 焊盘连接，板载充电管理芯片

充电电流设置

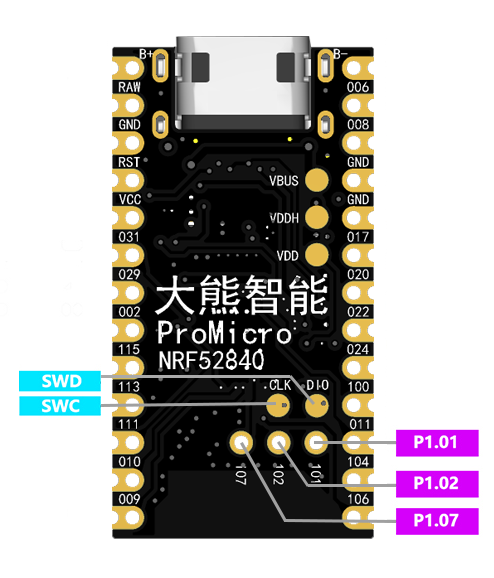

默认充电电流为 185mA，适用于 185~500mAh 电池。如需提升充电速度，可通过背面 BOOST 跳线焊盘将充电电流提升至 500mA。

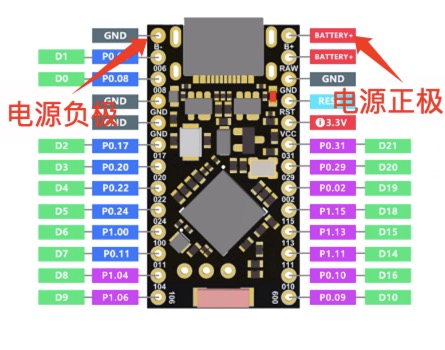

外接电池

将锂电池正极接入 B+ 焊盘，负极接入 B- 焊盘。推荐使用 185mAh 的锂电池。电池容量范围为 185mAh ~ 2000mAh。

外部 VCC 控制（MOSFET 省电开关）

Nice! Nano 板载软件 MOSFET 开关（由 P0.13 控制），可切断 3.3V VCC 引脚的外设供电。当 P0.13 设置为低电平时，将关闭 VCC 输出，这对于减少空闲时使用功率的组件（如 RGB、LED）非常有用，可显著延长电池续航。

Bootloader 与固件刷写

进入 Bootloader

Nice! Nano 采用 Adafruit nRF52 Bootloader，支持 UF2 拖拽刷写。进入方式：

• 在 0.5 秒内快速短接 2 次 RST 引脚到 GND
• 或通过 USB 连接时双击复位按钮

成功进入后，通过 USB 连接电脑，会显示一个名为 Nice!Nano 的 U 盘存储设备，直接将 .uf2 格式的固件文件拖入即可完成刷写。

推荐固件

• ZMK Firmware（推荐）— 开源无线键盘固件，功能丰富，社区活跃
• BlueMicro — 适用于无线键盘的 CircuitPython 固件
• CircuitPython — 支持 Python 编程
• Arduino — 兼容 Arduino IDE 开发

适用场景

• 机械键盘无线化改造（Pro Micro 直替）
• ZMK 无线客制化键盘（Split/一体式）
• Split 分体式无线键盘（左右半 BLE 直连）
• 低功耗便携式输入设备
• DIY 无线手柄/控制器
• 蓝牙 HID 设备开发

常见问题

Q: Nice! Nano 与 Pro Micro 完全兼容吗？

A: 是，Nice! Nano 采用标准 Pro Micro 引脚布局，可直接替换绝大多数 Pro Micro 键盘。但有少数键盘（如 Gherkin、Helix）需要断开 RAW 引脚才能正常工作。

Q: Split 键盘两个半都需要电池吗？

A: 是的，每个半各需要独立的 3.7V 锂电池。左右半之间通过 BLE 无线通信，不要使用 TRRS 线连接，否则可能造成短路或损坏 IO 引脚。

Q: 支持 QMK 固件吗？

A: nice!nano 官方不支持 QMK（由于 Nordic SDK 许可问题），建议使用 ZMK 固件。部分社区分支可能支持，但不推荐。

Q: 充电需要多长时间？

A: 默认 185mA 充电率下，110mAh 电池约需 1~1.5 小时充满；2000mAh 电池约需 20 小时。如需加快充电速度，可焊接 BOOST 跳线启用 500mA 充电。

Q: 可以使用普通 5V 锂电池吗？

A: 不可以。只支持 3.7V 锂聚合物电池（Li-Po），使用 5V 电池会损坏板载充电电路。

Q: 可以在 USB 模式下使用吗？

A: 可以，Nice! Nano 在插入 USB-C 时可通过 USB 方式工作，此时不消耗电池电量。
